美國歐洲幾何尺寸和公差（GD&T）高級培訓

培訓時間/地點：2024年5月9~10日（星期四 ~ 星期五）/上 海

2024年8月29~30日（星期四 ~ 星期五）/蘇 州

2024年11月12~13日（星期二 ~ 星期三）/上 海

收費標準：￥4500/人

? 含授課費、證書費、資料費、午餐費、茶點費、會務費、稅費

? 不包含學員往返培訓場地的交通費用、住宿費用、早餐及晚餐

課程簡介：

GD&T廣泛應用于汽車行業、電子行業，航空工業、醫療行業和設備制造行業，是提高行業競爭力的研發和質量工具：

? GD&T是世界500強制造企業的核心工具，比如Apple、Amazon公司要求供應商使用GD&T設計產品、工裝；

? GD&T能夠?qū)崿F(xiàn)產品壽命周期的設計成本最低，保證市場競爭性；

? GD&T解決生產線上的主要關于尺寸工程的質量問題，如配合問題，間隙控制問題，和密封漏油問題；

? GD&T能夠最大化利用公差，以較低的工藝要求產出更多合格產品，降低企業生產和質量成本；

? 產品、產線出現質量問題的時候，GD&T是最好的問題根本原因分析和解決工具；

? GD&T是設計的管理工具，通過GD&T可以消除產品設計部門、生產制造工藝部門、和質量管理部門之間的分歧，是同步開發工程的重要工具；

? GD&T可以保證產品缺陷率最低；

? GD&T已經成為國際客戶技術交流的主要工程語言；

課程目標：

掌握ASME Y14.5的概念、符號、設計原則

掌握連接器電子行業的GD&T設計特點和技術要求

連接器電子行業的圖紙和測量技術

通過案例學習，掌握GD&T的設計方法、計算合理的圖紙公差

通過案例學習，掌握GD&T相關的測量原理、測量方法、檢具設計

通過案例學習，掌握三坐標的測量方案設計

通過案例學習能夠分析圖紙公差、給出合理的設計建議

通過案例學習能夠處理質量問題

參訓對象：

設計工程師、產品工程師、模具工程師、工藝工程師、質量工程師、工裝檢具設計工程師、工程經理、CAD/CAM/CAE軟件應用工程師或開發者、三坐標測量工程師、成本工程師、項目經理等。

授課形式：

知識講解、案例分析討論、角色演練、小組討論、互動交流、游戲感悟、頭腦風暴、強調學員參與。

課程大綱：

一、GD&T介紹  GD&T introduction

1.什么是GD&T？What‘s GD&T?

2.GD&T如何影響產品的設計、工藝、質量、測量？GD&T and Product design, manufacturing process, quality, inspection.

3.如何實施GD&T？GD&T implementation.

4.GD&T的標準-ASME Y14.5, GD&T standards – ASME Y 14.5

5.GD&T（美標）和GPS（歐標）的對比 GD&T vs. GPS

6.產品的圖紙案例講解 GD&T drawing understanding

二、GD&T符號 Symbols

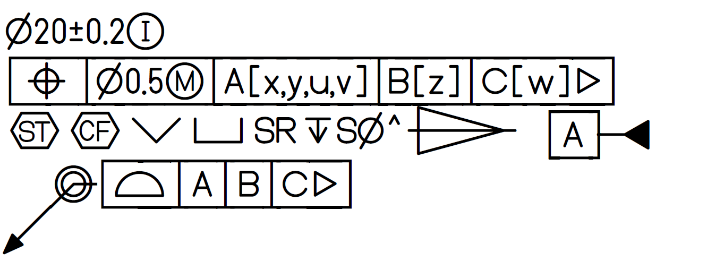

1.GD&T 14個控制符號 Geometric Characteristic Symbols



2.基準符號 Datum Symbols



3.修正符號 Modification Symbols



4.線性尺寸符號 Linear size dimension control ISO 14405



5.統計公差符號（關鍵特性尺寸）Statistical Tolerance Control

三、幾何公差基本應用原則、概念 Rules & Concepts

1.Rule #1：包容原則 Envelope Rule

? 外部特征的裝配邊界計算 external feature boundary calculation

? 內部特征的裝配邊界計算 internal feature boundary calculation

? 包容原則的不適用條件 exception rules

2.Rule#2：獨立原則 Regardless of feature size

? 外部特征的裝配邊界計算 external feature boundary calculation

? 內部特征的裝配邊界計算 internal feature boundary calculation

3.特征 Feature

4.尺寸特征 Feature of Size (FOS)

5.規則幾何特征 Regular Feature of Size

6.不規則幾何特征 Irregular Feature of Size

7.特征控制框 Feature Control Frame

8.陣列特征 Pattern

9.自由狀態 Free State

10.連續特征 Continuous Feature

11.圖紙的技術要求內容

12.螺紋、齒輪、花鍵 Screw、Gear、Spline

13.同步要求 Simultaneous Requirement

14.補償公差 Bonus Tolerance

四、基準 Datums

1.基準參考系統 The Datum System

2.基準的符號 Datum Feature Symbol

3.自由度3-2-1 Degree of Freedom

4.基準的設計案例 Datum Feature Symbol Placement

5.常用基準特征 Primary Datum Features

6.基準與工藝 Datum Feature References and manufacturing process

7.基準的材料修正 Material modifier



8.基準目標 Datum Target

9.機加工產品的基準設計 Machining part datum scheme

10.沖壓產品的基準設計 stamping part datum scheme

11.注塑產品的基準設計 injection part datum scheme

12.鑄造產品的基準設計 casting part datum scheme

五、形狀控制 Form

1.直線度 Straightness

? 平面、柱面、軸線應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

2.平面度 Flatness

? 平面、中心面應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

3.圓度 Roundness

? 柱面、錐面的應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

4.圓柱度Cylindrical

? 柱面應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

六、定向控制 Orientation

1.平行度 Parallelism

? 平面、軸線應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

2.垂直度 Perpendicularity

? 平面、軸線應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

3.傾斜度 Angularity

? 平面、軸線應用案例

? 允許的修正符號

? 公差帶的形狀

? 測量分析

七、位置控制 Location

1.同軸度 Concentricity

2.對稱度 Symmetry

3.位置度 Position

? 軸、孔應用案例

? 允許的修正符號

?

? 補償公差計算

? 配合公差計算

? 陣列孔的位置度設計

? 異性孔的位置度設計

? 組合公差控制框的位置度設計

? 位置度的測量分析

八、跳動控制 Runout

1.圓跳動 Circular Runout

? 柱面、端面應用案例

? 允許的修正符號

? 公差帶的形狀

? 聯合基準

? 測量分析

2.全跳動 Total Runout

? 柱面、端面應用案例

? 允許的修正符號

? 公差帶的形狀

? 聯合基準

? 測量分析

九、輪廓度 Profile

1.輪廓度的應用范圍 Profile Tolerance Zone Extents

2.輪廓度的公差帶形狀 Profile Tolerance Zone Shape

3.不等邊公差帶 Unilateral Tolerance Zone

4.輪廓度應用案例

5.輪廓度與位置度的組合應用

6.允許的修正符號

7.公差帶的形狀

8.聯合基準

9.測量分析

十、綜合練習與課程內容輸出 -GD&T圖紙?jiān)O(shè)計 GD&T design exercises

十一、案例分析 GD&T analysis

十二、總結與問答 summary and answers

講師介紹：王老師   GD&T資深培訓師

? 國內第一本關于歐美標準的GD&T的中文書籍《GD&T基礎及應用》（機械工業出版社）的唯一編者，并在權威雜志上發表多篇相關論文；

? 王老師曾就職于戴姆勒克萊斯勒有限公司，先后負責整車開發、設計、和尺寸公差工程等工作，他曾經主持過兩款國外中級車型的國產化，檢具設計方案及評審工作，同時還與美國總部進行新車型零部件同步開發工作，對北美汽車行業及零部件制造方面的質量管理有著深刻的理解和實際的運作經驗，在該公司還擔任過GD&T培訓經理；

? 18年的GD&T項目開發、咨詢和培訓經驗，非常熟悉產品圖紙理解，技術可行性分析，GD&T設計實現，產品GD&T的檢測和驗證，對汽車制造行業的機械尺寸要求GD&T和檢驗方法、GD&T檢驗工裝(Gage)的設計，以及檢驗工裝(Gage)對GD&T要求的符合性評審都有著深刻的理解；

? 王老師為Verisurf (美國)和VGS (新加坡) 兩家三坐標CMM公司的顧問，為測量軟件和改進和測量方案提供咨詢；

? 王老師曾在美國和歐洲從事過尺寸工程相關工作；

GD&T的項目輔導達到歐美公司的同等水平，國內行業最高水平，在課堂上，王老師通過大量的課堂案例（圖紙-建議由客戶提供，便于參訓學員快速理解）與學員進行對話和互動，使學員快速理解和掌握GD&T相關知識，并能運用在實際工作中。

王老師主講課程：

? 《GD&T面向工藝設計及檢具設計》

? 《GD&T尺寸鏈疊加分析及公差優化設計》

? 《GD&T檢具設計高級應用》

主要培訓和咨詢客戶（部分）：

奇瑞捷豹路虎、蘇州萬都、裕克施樂塑料制品、鋒宏海力汽車技術、平和精工、康輝醫療、精元電子、福斯檢測FOSS、蘇州馬勒壓縮機、博西華電器、戴姆勒克萊斯勒汽車有限公司(DaimlerChrysler)、上海大眾、長春一汽大眾、上汽通用、東風汽車、華晨汽車、奇瑞捷豹路虎、北京奔馳、VGS三坐標有限公司(VGS)、上海韋巴斯特、山特重工、青島威奧集團、東風汽車集團、泰科電子、KOSTAL、辛子精工、北京汽車研究院、泛亞、Irobot
